Sa iba't ibang mga senaryo ng aplikasyon,High-speed boardAng disenyo ay kailangang malapit na magkasya sa mga pangunahing pag -andar at pisikal na mga limitasyon, na nagpapakita ng malinaw na pagkakaiba -iba ng diin. Bilang sentro ng nerve ng system, ang backplane ay nagdadala ng mabibigat na responsibilidad ng pagkonekta sa maraming mga kard ng anak na babae at napagtanto ang palitan ng data ng high-speed. Ang pangunahing hamon ng ganitong uri ng disenyo ng high-speed board ay upang pagtagumpayan ang mga problema sa integridad ng signal na dulot ng ultra-high density interconnection. Inilalagay nito ang espesyal na diin sa mahigpit na kontrol ng impedance upang tumugma sa mga high-speed signal channel, at halos malupit na mga kinakailangan sa pagpili, layout at likod na proseso ng pagbabarena ng mga konektor. Ang pagmuni-muni at crosstalk ay dapat na mabawasan upang matiyak ang pagiging maaasahan ng data at pag-synchronise ng orasan sa ilalim ng paghahatid ng malayong distansya. Kasabay nito, ang malaking pisikal na sukat at kumplikadong istraktura ng pag -stack ng backplane ay ipinapasa din ang mga natatanging mga kinakailangan para sa pagwawaldas ng init at lakas ng makina.
Para sa mga linya ng kard (o mga kard ng negosyo), ang high-speed board sa kanila ay direktang responsable para sa paghahatid, pagproseso at pagpapasa ng mga signal. Ang ganitong uri ng disenyo ay nakatuon sa pag -optimize ng landas ng paghahatid ng mga signal mula sa mga interface hanggang sa pagproseso ng mga chips. Ang mga high-speed board ay dapat na maingat na maglatag ng mga linya ng pares na may mataas na bilis, tumpak na kontrolin ang kanilang pantay na haba, pantay na distansya at spacing upang mabawasan ang inter-symbol na panghihimasok at pagbaluktot ng signal, at matiyak ang katapatan ng data sa mataas na mga frequency (tulad ng 25g+). Ang integridad ng kuryente at mababang-ingay na supply ng kuryente ay isa pang susi, at ang isang napaka "malinis" na mapagkukunan ng enerhiya ay dapat ipagkaloob para sa mga high-speed chips sa pamamagitan ng na-optimize na pag-stack, isang malaking bilang ng mga decoupling capacitor at posibleng split power layer. Bilang karagdagan, ang density ng dissipation ng init ay karaniwang mas mataas, at kinakailangan ang isang heat sink o kahit na ang isang disenyo ng duct ay kinakailangan.

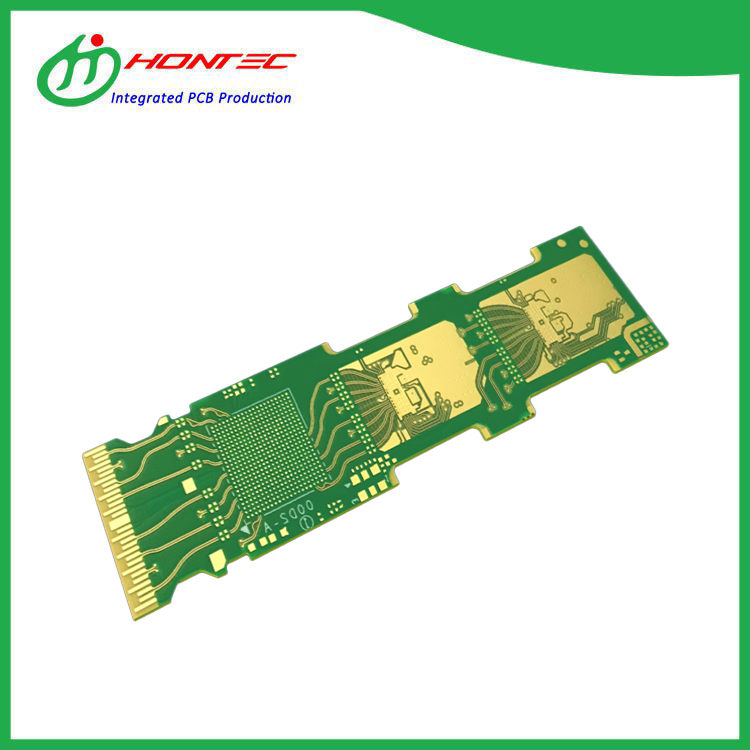

Tulad ng para sa mga optical module, angmga High-speed boardSa loob ng mga ito ay napagtanto ang pag-convert ng electro-optical/photoelectric sa isang sobrang compact space. Ang pangunahing pokus ng disenyo ay lubos na naka-compress sa panghuli balanse sa pagitan ng matinding miniaturization at pagganap ng mataas na dalas. Ang lugar ng mga high-speed board ay napakamahal, ang bilang ng mga wiring layer ay limitado, at ang konsepto ng disenyo ng RF ay malawak na hiniram. Kinakailangan upang makinis na gayahin at mai-optimize ang istraktura ng microstrip/stripline, bigyang-pansin ang espesyal na pansin sa mataas na dalas na epekto ng balat at pagkawala ng dielectric, at matalino na gumamit ng mga halo-halong mga materyales sa substrate (tulad ng FR4 na sinamahan ng mga rogers) upang matugunan ang mahigpit na pagkawala ng pagsingit at mga tagapagpahiwatig ng pagkawala ng pagbabalik. Ang disenyo nito ay dapat ding malutas ang problema sa pagiging tugma ng electromagnetic sa pagitan ng mga high-speed chips, drive circuit at laser/detector sa sobrang maikling distansya ng magkakaugnay. Sa buod, kapag nagdidisenyo ng mga high-speed board, ang backplane ay nakatuon sa katatagan ng malaking sukat, mga interconnection na may mataas na density, binibigyang diin ng linya ng card ang kalidad ng signal at garantiya ng power supply ng pinagsamang landas, at ang optical module ay hinahabol ang mataas na dalas na pagganap at pag-uugnay ng dissipation ng init sa ilalim ng limitasyon ng miniaturization.
