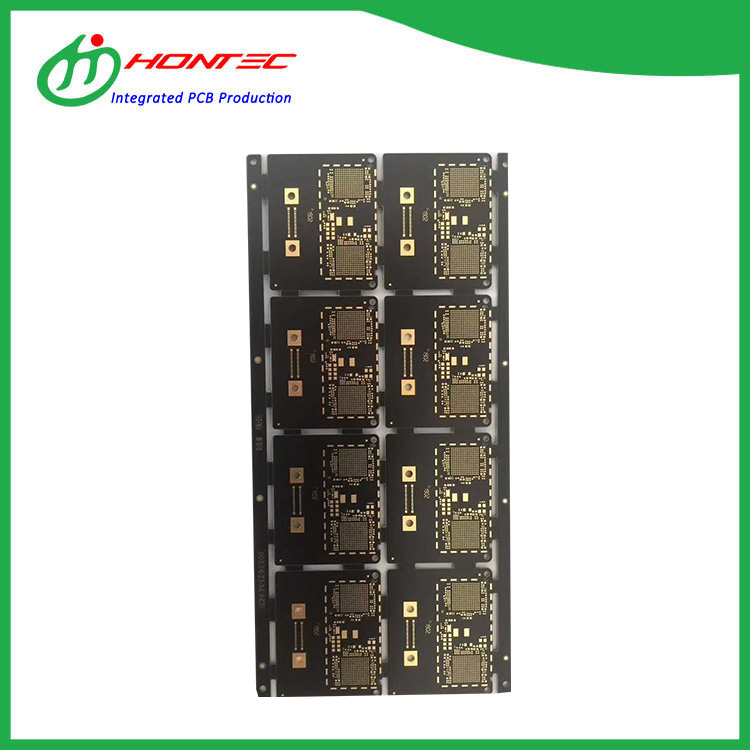

Interconnect ng high-density(HDI) Pinapagana ng mga PCB ang mga rebolusyonaryong pagsulong sa electronics sa pamamagitan ng pag -iimpake ng masalimuot na circuitry sa mga compact na disenyo. Bilang pinuno sa HDI PCB Manufacturing,Hontecnaghahatid ng hinihingi na mga solusyon sa katumpakan para sa mga industriya na hinihingi ang katumpakan, pagiging maaasahan, at mabilis na pagbabago. Sa mga sertipikasyon kabilang ang UL, SGS, at ISO9001, at naka -streamline na logistik sa pamamagitan ng UPS/DHL, binibigyan namin ng kapangyarihan ang pagputol ng mga kliyente sa 28 mga bansa. Sa ibaba, galugarin naminHDI PCBMga aplikasyon, teknikal na pagtutukoy, at mga benepisyo na partikular sa industriya.
HDI PCBSGumamit ng mga micro-vias, bulag/inilibing na mga vias, at mga bakas ng linya upang makamit ang mas mataas na density ng mga kable kaysa sa mga tradisyunal na board. Pinapayagan nito:
Miniaturization: Ang mga sukat ng aparato ng pag -urong sa pamamagitan ng 40-60%.
Pinahusay na Pagganap: Bawasan ang pagkawala ng signal at cross-talk.
Pagsasama ng Multi-Layer: Suportahan ang mga kumplikadong disenyo sa mga napilitang puwang.
A. Mga elektronikong consumer
Mga Smartphone/Tablet: Pinapayagan ang mga disenyo ng ultra-manipis na may mga multi-camera arrays at 5G module.
Mga Wearable: Powers Compact Health Monitors at AR/VR Headsets.
B. Mga aparatong medikal
Mga sistema ng imaging: MRI machine at portable na mga aparato ng ultrasound.
Mga Implant: Mga Monitor ng Cardiac na may Mga Materyales na Biocompatible.
C. Automotive Electronics
ADAS: Mga sensor ng LIDAR at mga yunit ng kontrol ng autonomous.
Infotainment: Mga pagpapakita ng high-resolution at mga hub ng koneksyon.
D. Aerospace & Defense
Avionics: Ang mga sistema ng control control na may kalasag sa EMI.
Satellite comms: magaan, mga board na lumalaban sa radiation.
E. telecommunication
5G imprastraktura: mga istasyon ng base at mga amplifier ng RF.
Mga router/switch: paghahatid ng data ng high-speed.
F. Pang -industriya na Pag -aautomat
Mga Robotics: Mga Controller ng Motor at Mga Interface ng Sensor.
IoT Mga Gateway: Mga aparato sa pag-compute sa gilid.
| Parameter | Karaniwang saklaw | Advanced na kakayahan |
| Bilang ng layer | 4-20 layer | Hanggang sa 30 layer |
| Minimum na bakas/puwang | 3/3 mil (76.2 μm) | 2/2 mil (50.8 μm) |
| Diameter ng micro-via | 0.1 mm | 0.075 mm |
| Kapal ng board | 0.4-3.0 mm | 0.2–5.0 mm |
| Tapos na ang ibabaw | Enig, Hasl, Immersion Silver | OSP, Hard Gold |
| Materyal | FR-4, High-TG, Rogers | Polyimide, halogen-free |
