Buod: Mga mabibigat na tansong PCBay mahalaga para sa high-power, high-reliability application. Ine-explore ng artikulong ito ang kanilang mga benepisyo, pagsasaalang-alang sa disenyo, proseso ng pagmamanupaktura, at praktikal na aplikasyon para matulungan ang mga engineer at negosyo na mag-optimize ng electronic performance habang binabawasan ang mga pagkabigo.
Talaan ng mga Nilalaman
Ano ang Heavy Copper PCB?

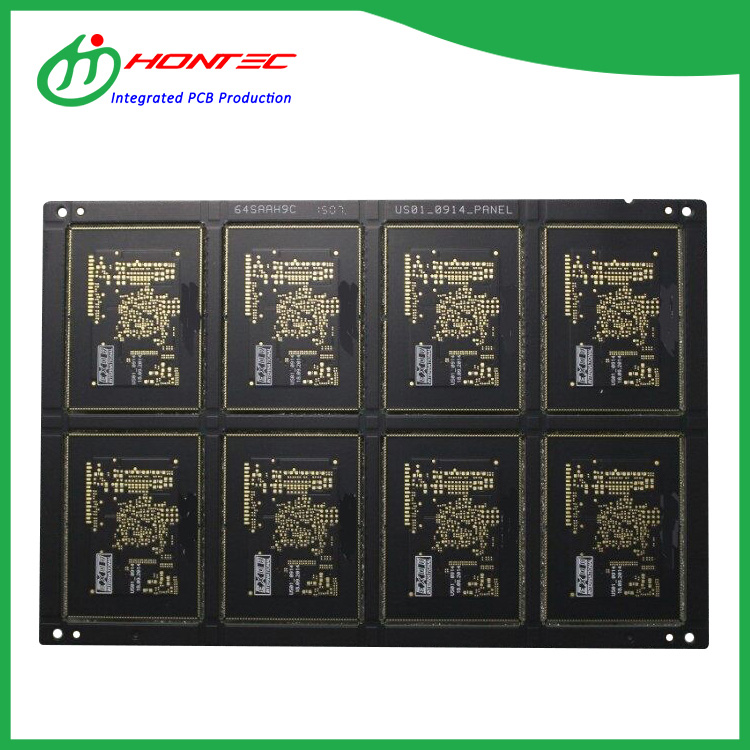

Ang mabibigat na tansong PCB ay mga naka-print na circuit board na idinisenyo na may mga kapal ng tanso na lampas sa karaniwang mga antas, karaniwang 3oz/ft² (105 μm) o higit pa. Pinangangasiwaan ng mga ito ang mas matataas na agos, mahusay na nagpapalabas ng init, at mahalaga para sa pang-industriyang power electronics, automotive electronics, at high-current na mga circuit.
Kung ikukumpara sa mga karaniwang PCB, ang mabibigat na tansong PCB ay nagbibigay ng:
- Pinahusay na kapasidad na nagdadala ng kasalukuyang
- Pinahusay na pamamahala ng thermal
- Tumaas na mekanikal na lakas
- Mas mahabang buhay ng serbisyo sa ilalim ng hinihingi na mga kondisyon
Mga Bentahe ng Heavy Copper PCB
| Tampok | Benepisyo |
|---|---|
| Mataas na Kasalukuyang Kapasidad | Sinusuportahan ang mas mataas na amperage nang walang labis na pag-init. |
| Napakahusay na Pag-aalis ng init | Binabawasan ang panganib ng pagkabigo ng bahagi dahil sa thermal stress. |
| Lakas ng Mekanikal | Lumalaban sa warping at deformation sa panahon ng operasyon. |
| tibay | Pinapalawak ang buhay ng PCB sa malupit na pang-industriyang kapaligiran. |
Ang mga benepisyong ito ay gumagawa ng mabibigat na tansong PCB na kailangang-kailangan sa mga sektor kung saan ang pagiging maaasahan at pagganap ay hindi mapag-usapan.
Mga Pagsasaalang-alang sa Disenyo para sa Mabibigat na Copper PCB
Ang pagdidisenyo ng mga mabibigat na tansong PCB ay nangangailangan ng maingat na atensyon sa mga salik na nakakaapekto sa pagganap at paggawa:
- Trace Lapad at Kapal:Tiyaking pinangangasiwaan ng mga bakas ang kinakailangang kasalukuyang nang hindi nag-overheat.
- Pamamahala ng Thermal:Gumamit ng thermal vias, eroplano, at heat sink para maalis ang init nang mahusay.
- Pagpili ng Materyal:Pumili ng mga substrate tulad ng FR-4, polyimide, o metal-core board batay sa mga thermal at mekanikal na pangangailangan.
- Plating Techniques:Tinitiyak ng electrodeposited na tanso ang pare-parehong kapal at pagiging maaasahan.
- Panelization:Mag-optimize para sa ani ng pagmamanupaktura at bawasan ang basura.
Proseso ng Paggawa ng Malakas na Copper PCB
Ang paggawa ng mabibigat na tansong PCB ay nagsasangkot ng ilang kritikal na hakbang:
- Paghahanda ng Base Material:Pagpili ng mataas na kalidad na substrate at pre-bond copper foil.
- Paglalamina:Pagpindot sa mga layer ng tanso at prepreg sa ilalim ng mataas na init at presyon.
- Patterning:Paggamit ng photolithography upang tukuyin ang mga circuit path.
- Pag-ukit:Pag-alis ng labis na tanso upang mag-iwan ng ninanais na mga bakas.
- Electroplating:Pagbuo ng karagdagang tanso para sa mga high-current na bakas.
- Pagtatapos sa Ibabaw:Paglalapat ng HASL, ENIG, o iba pang mga finish para sa solderability.
- Pagsubok:Pagsusuri sa elektrikal, thermal, at mekanikal upang matiyak ang mga pamantayan sa pagganap.
Mga Aplikasyon ng Heavy Copper PCB
Ang mabibigat na tansong PCB ay malawakang ginagamit sa mga industriya kung saan ang tibay at mataas na kapangyarihan na paghawak ay kritikal:
- Pang-industriya na mga supply ng kuryente at inverter
- Mga de-kuryenteng sasakyan at istasyon ng pag-charge
- Imprastraktura ng Telecom at 5G
- Medical imaging at high-power diagnostic equipment
- High-current LED lighting system
Mga Tip sa Pagpapanatili para sa Mabibigat na Copper PCB
Tinitiyak ng wastong pangangalaga ang mahabang buhay at maaasahang operasyon:
- Regular na visual na inspeksyon para sa kaagnasan, delamination, o sobrang init.
- Suriin kung may mga bitak ang mga solder joints at palakasin kung kinakailangan.
- Malinis gamit ang mga di-nakasasakit, anti-static na solusyon.
- Tiyakin ang wastong pamamahala ng thermal sa panahon ng operasyon.
- Sundin ang mga alituntunin ng tagagawa para sa mga limitasyon sa pagkarga ng kuryente.
Mga Madalas Itanong
- Q1: Maaari bang mahawakan ng mabibigat na tansong PCB ang napakataas na alon?
- Oo, na may wastong disenyo ng bakas at kapal ng tanso, kakayanin nila ang mga alon sa itaas ng 100A depende sa aplikasyon.
- Q2: Gaano kakapal ang tansong layer?
- Ang mga karaniwang mabibigat na tansong PCB ay mula 3oz (105 μm) hanggang 10oz (350 μm) bawat layer.
- Q3: Mas mahal ba ang mabibigat na tansong PCB?
- Ang mga ito ay karaniwang mas mahal kaysa sa karaniwang mga PCB dahil sa mga karagdagang materyales at pagiging kumplikado ng pagmamanupaktura, ngunit ang kanilang pagganap at mahabang buhay ay nagbibigay-katwiran sa pamumuhunan.
- Q4: Aling mga industriya ang higit na nakikinabang mula sa mabibigat na tansong PCB?
- Ang mga industriya tulad ng automotive, kapangyarihang pang-industriya, aerospace, mga medikal na device, at telecom ay lubos na nakikinabang mula sa kanilang mataas na kasalukuyang at thermal performance.
