Kung nakipagpunyagi ka sa pagkawala ng signal, pamamahala ng init, o hindi pantay na pagganap sa iyong RF at mga disenyo ng high-speed, alam mo na ang pangunahing isyu ay madalas na namamalagi sa pundasyon-ang materyal na circuit board mismo. Ang pagpili ng maling substrate ay maaaring humantong sa mga pagkaantala ng proyekto, mga overrun ng gastos, at pagkabigo ng produkto. SaHonTec, naiintindihan namin ang mga hamong ito nang malalim, dahil tinutulungan namin ang mga inhinyero na mag -navigate sa kanila araw -araw. Ang paghahanap para sa perpektoMataas na dalas ng boardnagsisimula sa pag -unawa na hindi lahat ng mga materyales ay nilikha pantay. Hatiin natin ang mga kritikal na katanungan na kailangan mong tanungin.

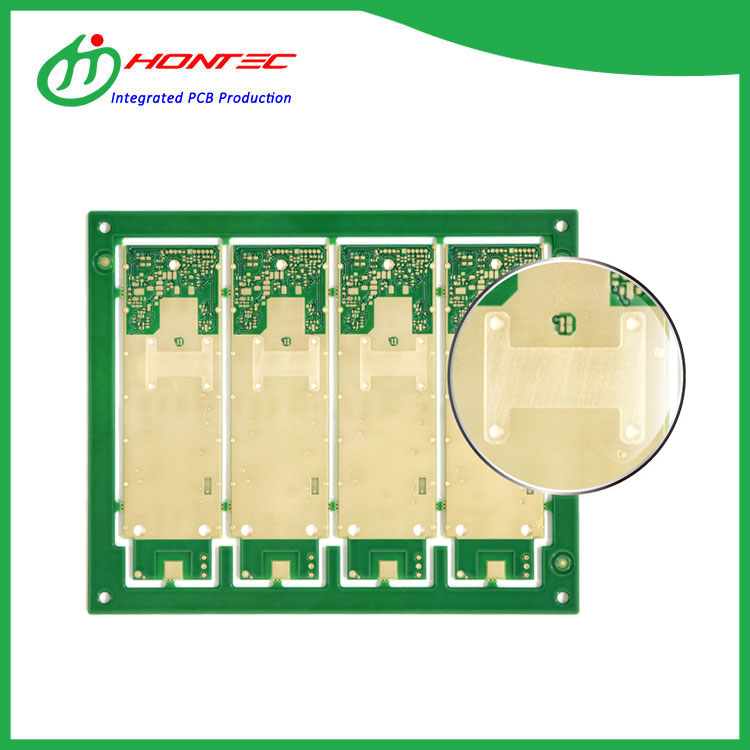

Anong mga materyal na katangian ang tunay na mahalaga para sa isang mataas na dalas na board
Para sa aMataas na dalas ng board, Ang pagganap ng elektrikal ay hari. Ang mga pangunahing katangian na dapat mong suriin ay:
Dielectric Constant (DK):Ito ay dapat na mababa at matatag. Ang pagbabagu -bago sa DK na may dalas o temperatura ay nagdudulot ng pagbaluktot ng signal.
Dissipation Factor (DF):Kailangan itong maging mababa. Ang isang mataas na DF ay isinasalin nang direkta sa makabuluhang pagkawala ng signal, pagnanakaw ang iyong disenyo ng kapangyarihan at kalinawan.
Pamamahala ng thermal:Ang materyal ay dapat na mahusay na mawala ang init upang matiyak ang pagiging maaasahan at pare -pareho ang DK.
Pagsipsip ng kahalumigmigan:Ang mababang pagsipsip ay kritikal, dahil ang paggamit ng tubig ay nagbabago ng mga de -koryenteng katangian.
SaHontec, Dalubhasa namin sa mga substrate na higit sa mga lugar na ito, na nagbibigay ng matatag na platform ng iyong demand na aplikasyon ng mataas na dalas.
Hindi kritikal, mababang-dalas na mga aplikasyon
Ang pagpili ng isang materyal ay tungkol sa pagbabalanse ng pagganap, kakayahang magamit, at gastos. Narito ang isang propesyonal na paghahambing ng mga karaniwang pagpipilian:
| Uri ng materyal | Karaniwang DK (10 GHz) | Karaniwang DF (10 GHz) | Pangunahing bentahe | Pinakamahusay para sa |
|---|---|---|---|---|
| Pamantayang FR-4 | ~ 4.3 | ~ 0.020 | Napakababang gastos, madaling pagproseso | Hindi kritikal, mababang-dalas na mga aplikasyon |
| Rogers RO4000® Series | 2.55 - 6.15 | 0.0027 - 0.0037 | Mahusay na pagganap, mahusay na proseso | Mataas na dalas ng boardPara sa automotive radar, telecom |
| Ptfe (Teflon®) | 2.1 - 2.55 | 0.0009 - 0.0020 | Ultra-low loss, Stable DK | Extreme Performance: Aerospace, Defense, MMWave |
| Hontec HF-1 LAMINATE | 3.0 ± 0.05 | 0.0020 | Optimal balanse ng gastos at pagganap, madaling bonding ng multilayer | Komersyal na wireless, IoT, high-speed digital |
Ang talahanayan na ito ay nagtatampok ng isang pangunahing pananaw: Habang ang Pure PTFE ay nag -aalok ng pinakamababang pagkawala, maaari itong maging mahirap at mamahaling gumawa. AmingHontec HF-1 LAMINATEay inhinyero upang tulay ang puwang na ito, na nag-aalok ng malapit na PTFE na pagganap na may paggawa ng isang hydrocarbon na puno ng ceramic, na ginagawa ang iyongMataas na dalas ng boardParehong mataas na pagganap at epektibo upang makabuo.
Aling mga teknikal na parameter ang dapat kong tukuyin para sa aking proyekto
Higit pa sa uri ng materyal, dapat mong tukuyin ang tumpak na mga parameter. Kapag nakikipagsosyo ka saHontec, gagabayan ka namin sa pamamagitan ng pagtukoy:
Layer stack-up:Tumutulong kami sa pagdidisenyo ng pinakamainam na pag -aayos ng mga cores at prepregs.
Uri ng tanso at kapal:Gamit ang mababang-profile o pinagsama na tanso upang mabawasan ang pagkawala ng epekto sa balat.
Kakalas ng ibabaw:Ang makinis na tanso na foil ay nagpapaliit sa pagkawala ng conductor sa iyongMataas na dalas ng board.
PLATING & FINIGHTING:Ang pagtiyak sa pagtatapos ng ibabaw tulad ng paglulubog na pilak o enepig ay hindi nagpapabagal sa pagganap ng RF.
Naisaalang -alang mo ba ang kabuuang gastos ng iyong PCB, hindi lamang ang nakalamina
Ang paunang gastos sa materyal ay isang kadahilanan lamang. Ang isang mas murang nakalamina na may mas mataas na pagkawala o hindi magandang proseso ay maaaring humantong sa:
Mas mataas na mga rate ng pagtanggi sa pagpupulong.
Kailangan para sa karagdagang pagpapalakas upang mapagtagumpayan ang pagkawala.
Mga pagkabigo sa larangan at mga gastos sa warranty.
Isang maaasahanMataas na dalas ng boardItinayo gamit ang isang maayos na tinukoy na materyal mula sa isang mapagkakatiwalaang kasosyo tulad ng US ay nakakatipid ng kabuuang gastos sa system at pinoprotektahan ang iyong reputasyon.
Handa nang bumuo ng isang mahusay na mataas na dalas ng board
Ang tamang pagpipilian ng materyal ay ang una, pinaka kritikal na hakbang sa isang matagumpay na produkto. Hindi lamang ito tungkol sa mga sheet ng data; Ito ay tungkol sa gabay ng dalubhasa at maaasahang supply. Kami saHontecay higit pa sa isang tagapagtustos - kami ang iyong kasosyo sa teknikal sa pag -navigate sa mga kumplikadong desisyon na ito. Talakayin natin ang iyong tukoy na aplikasyon, mga kinakailangan sa dielectric, at badyet upang mahanap ang perpektong solusyon sa substrate.
Makipag -ugnay sa aminNgayon sa iyong mga pagtutukoy ng proyekto para sa isang dalubhasang konsultasyon at isang mapagkumpitensyang quote. Bumuo tayo ng isang pambihirang magkasama.
