Kapag nagdidisenyo ng mga modernong electronics, ang isang patuloy na hamon ay nagpapanatili ng maraming mga inhinyero na gising sa gabi. Paano natin masisiguro ang mga senyas na maglakbay nang malinis at maaasahan sa hindi kapani -paniwalang mataas na bilis. Ang tanong na ito ay nakaupo sa mismong puso ng mga aplikasyon ng mataas na pagganap tulad ng 5G imprastraktura, advanced na radar, at mga komunikasyon sa satellite. Sa pangunahing paglutas ng hamon na ito ay namamalagi angHIGH Frequency Board. SaHontec.
Ano ang mga pangunahing prinsipyo sa likod ng pag -minimize ng pagkawala ng signal
Upang matugunan ang pagkawala ng signal, dapat muna nating maunawaan kung ano ang sanhi nito. AMataas na dalas ng boarday hindi lamang isang karaniwang PCB. Ang disenyo nito ay maingat na kinokontrol ang ilang mga pangunahing kadahilanan. Ang pagkakapare -pareho ng dielectric (DK) ay pinakamahalaga, dahil ang mga pagkakaiba -iba ay maaaring mag -distort ng mga signal. Ang pantay na kritikal ay ang Dissipation Factor (DF), na tumutukoy kung magkano ang enerhiya ng signal na nawala bilang init sa loob ng materyal na substrate. SaHontec, Ang aming pilosopiya ng disenyo ay nagsisimula sa pagpili ng materyal. Nakikipagtulungan kami sa nangungunang mga supplier ng nakalamina na gumamit ng mga substrate na may mga ultra-low at matatag na mga halaga ng DK/DF, tinitiyak ang mahuhulaan na pag-uugali ng signal mula sa mismong pundasyon ng lupon.
Paano gumawa ng pagkakaiba ang kinokontrol na impedance at katumpakan na pag -ruta
Kapag napili ang tamang materyal, kukuha ng katumpakan. Paano natin mapapanatili ang integridad ng signal sa buong landas ng bakas. Ang sagot ay namamalagi sa kinokontrol na impedance ruta at sopistikadong disenyo ng stack-up. Ang aming koponan sa engineering ay gumagamit ng advanced na software ng simulation upang modelo ng PCB stack-up bago magsimula ang pagmamanupaktura. Pinapayagan kaming tukuyin ang tumpak na mga lapad ng bakas at spacing upang makamit ang target na impedance, karaniwang 50 o 100 ohms, na binabawasan ang mga pagmuni -muni. Para sa aMataas na dalas ng board, Ang katumpakan na ito ay hindi maaaring makipag-usap. Ginagarantiyahan namin ang masikip na pagpapahintulot sa impedance, madalas na mas mababa sa ± 5%, upang matiyak na gumaganap ang iyong disenyo bilang kunwa.
Anong tukoy na produkto ang nagtatampok ng panghihimasok sa electromagnetic
Ang panghihimasok, kapwa naglabas at natanggap, ay maaaring mag -cripple ng isang sensitibong circuit. Kaya, paano ang isang mahusay na dinisenyoMataas na dalas ng boardShield laban dito. Ang aming diskarte ay nagsasama ng maraming mga diskarte nang direkta sa katha ng board:
Mga Advanced na scheme ng grounding:Na nag -iiwan ng aming pasilidad ay nakakatugon sa pinakamataas na pamantayan ng kalidad at pagganap.
Shielding Vias:Ang pagpapatupad ng staggered "stitching" vias sa paligid ng mga kritikal na bakas upang lumikha ng mga faraday cages.
Tapos na ang ibabaw:Nag -aalok ng mga pagpipilian tulad ng electroless nickel electroless palladium immersion ginto (ENEPIG) para sa mahusay na pag -uugali sa ibabaw at integridad ng signal sa mataas na mga frequency.
Upang mailarawan ang mga pagtutukoy na nagdadala sa mga prinsipyong ito sa buhay, isaalang -alang ang mga parameter ng isang pamantayanHontecPag-aalok ng High-Frequency:
| Kategorya ng parameter | Karaniwang detalye | Makikinabang |
|---|---|---|

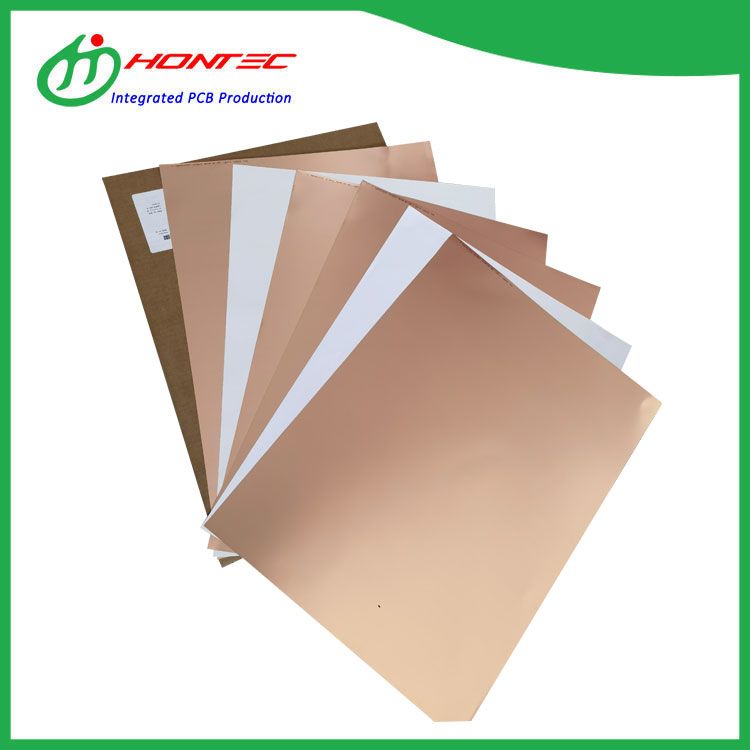

| Pangunahing materyal | Rogers RO4350B, Taconic Tly | Mababang pagkawala, matatag na DK para sa pare -pareho ang pagganap |
| Impedance tolerance | ± 5% o mas mahusay | Binabawasan ang pagmuni -muni ng signal at tinitiyak ang integridad |
| Minimum na bakas/puwang | 3/3 mil | Nagbibigay-daan sa siksik, high-speed ruta |
| Tapos na ang ibabaw | Enepig, pilak na pilak | Napakahusay na pagganap ng epekto ng balat |
| Plated hole tolerance | ± 2 mil | Tinitiyak ang maaasahan sa pamamagitan ng mga koneksyon at kalasag |
Bakit mahalaga ang pakikipagtulungan sa isang dalubhasang tagagawa
Pagdidisenyo ng isang maaasahangMataas na dalas ng boardtranscend kasunod ng isang checklist. Nangangailangan ito ng malalim na kaalaman sa materyal, paggawa ng katumpakan, at mahigpit na pagsubok. Dito angHontecang kalamangan ay nagiging malinaw. Ang aming kadalubhasaan ay nagbabago ng mga kumplikadong disenyo sa paggawa, mataas na ani na mga produkto. Hindi lang kami nagbibigay ng mga board; Naging isang extension kami ng iyong koponan sa engineering, na nag -aalok ng feedback ng Disenyo para sa Paggawa (DFM) sa mga isyu sa preempt. Sa aming state-of-the-art na kagamitan at kinokontrol na proseso ng proseso, sinisiguro namin ang bawatMataas na dalas ng boardNa nag -iiwan ng aming pasilidad ay nakakatugon sa pinakamataas na pamantayan ng kalidad at pagganap.
Handa ka na bang alisin ang pagkawala ng signal at pagkagambala mula sa iyong susunod na disenyo ng high-speed. Kasosyo sa isang koponan na nauunawaan ang mga kritikal na nuances. HayaanHontecIbigay ang maaasahang, mataas na pagganap na pundasyon na nararapat sa iyong pagbabago.Makipag -ugnay sa amin, Ang katumpakan na ito ay hindi maaaring makipag-usap. Ginagarantiyahan namin ang masikip na pagpapahintulot sa impedance, madalas na mas mababa sa ± 5%, upang matiyak na gumaganap ang iyong disenyo bilang kunwa.
